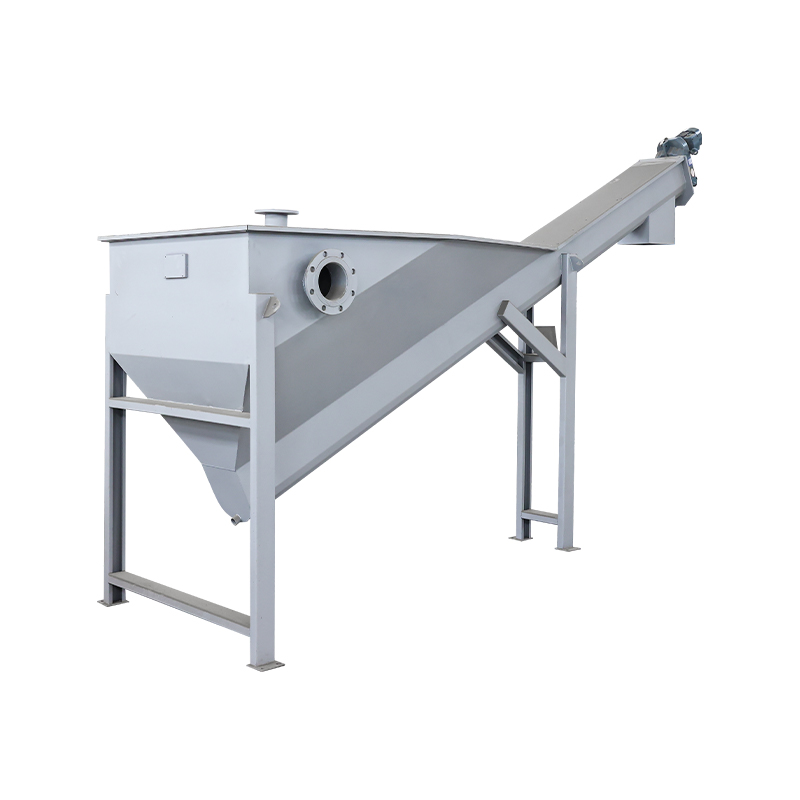

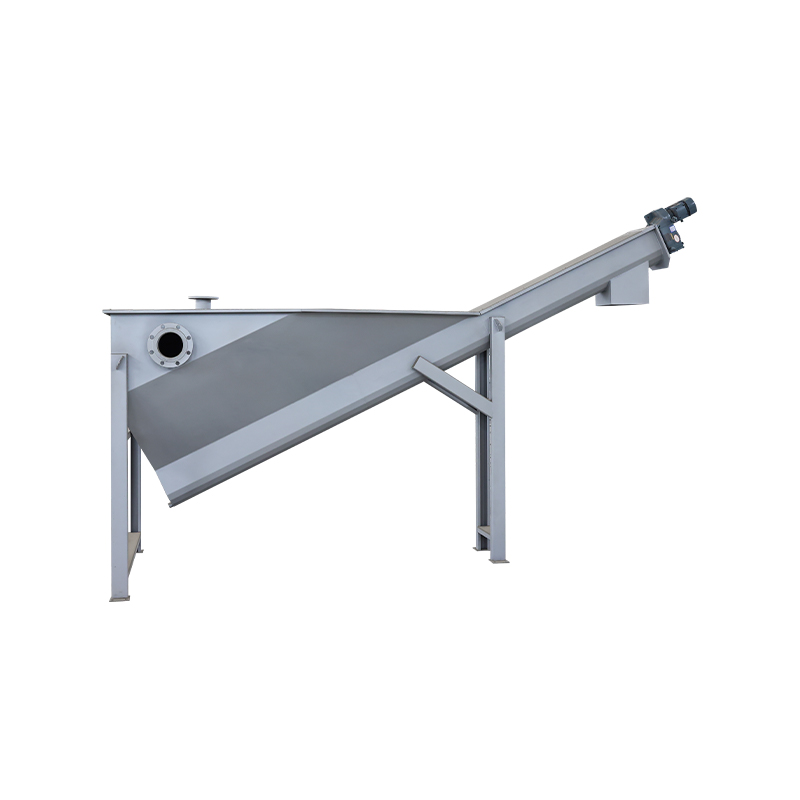

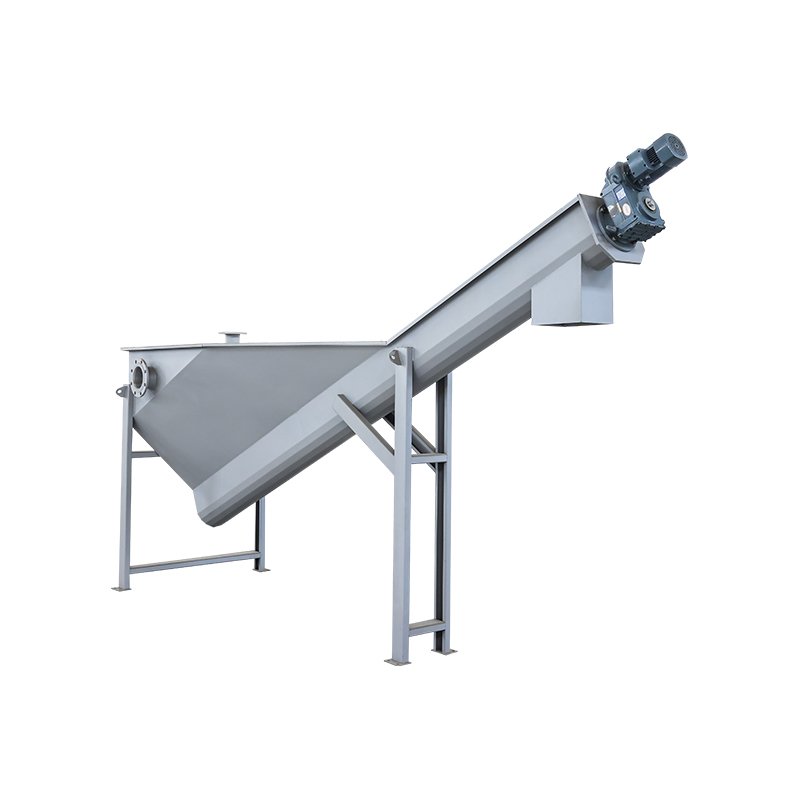

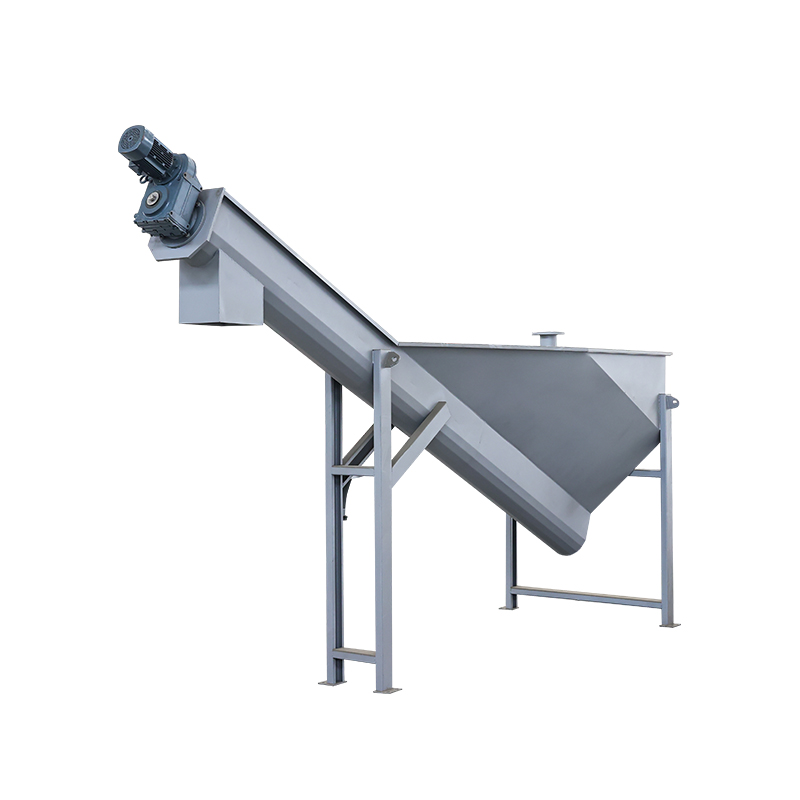

Le séparateur sable-eau convient à l’élimination du sable dans les bassins de décantation des stations d’épuration municipales. Il est principalement utilisé en conjonction avec des bassins de sédimentation cycloniques, des machines d'élimination du sable ou des collecteurs de sable par aspiration de type pont pour traiter davantage le mélange sable-eau déchargé.
· Le système d'entraînement utilise des réducteurs à engrenages hélicoïdaux à arbres parallèles montés sur arbre, dotés d'une structure compacte et d'un fonctionnement fluide et sûr ;
· Le taux de récupération des particules supérieures à 0,2 mm atteint jusqu'à 96 % après séparation ;
· Les auges en forme de U sont doublées de revêtements résistants à l'usure, garantissant une longue durée de vie et un remplacement facile ;
· Un fonctionnement entièrement fermé maintient des conditions environnementales favorables. Cadre fixé avec des boulons à expansion, éliminant le besoin d'ancrages intégrés.

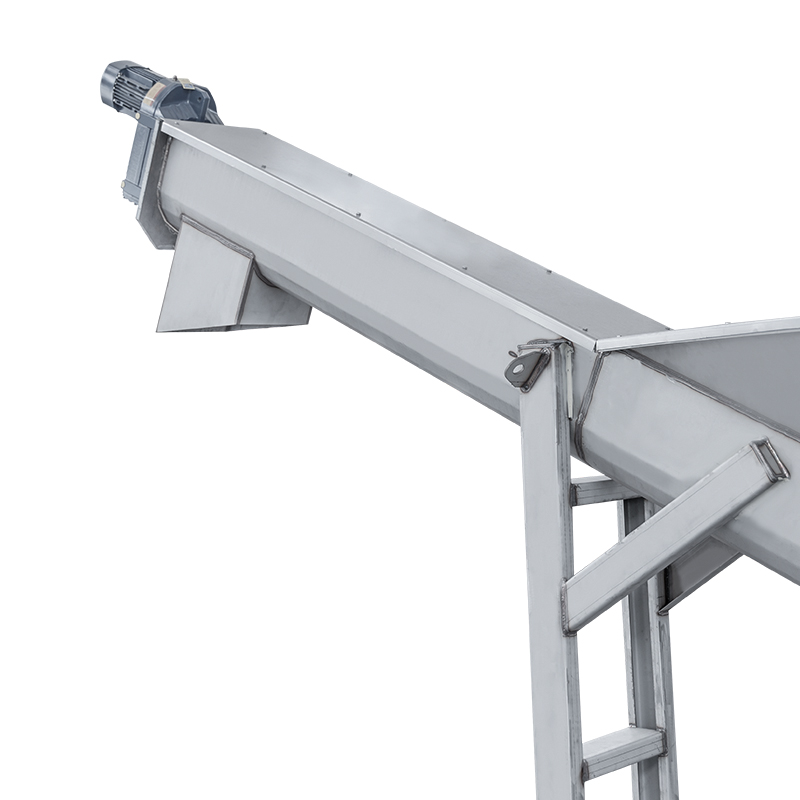

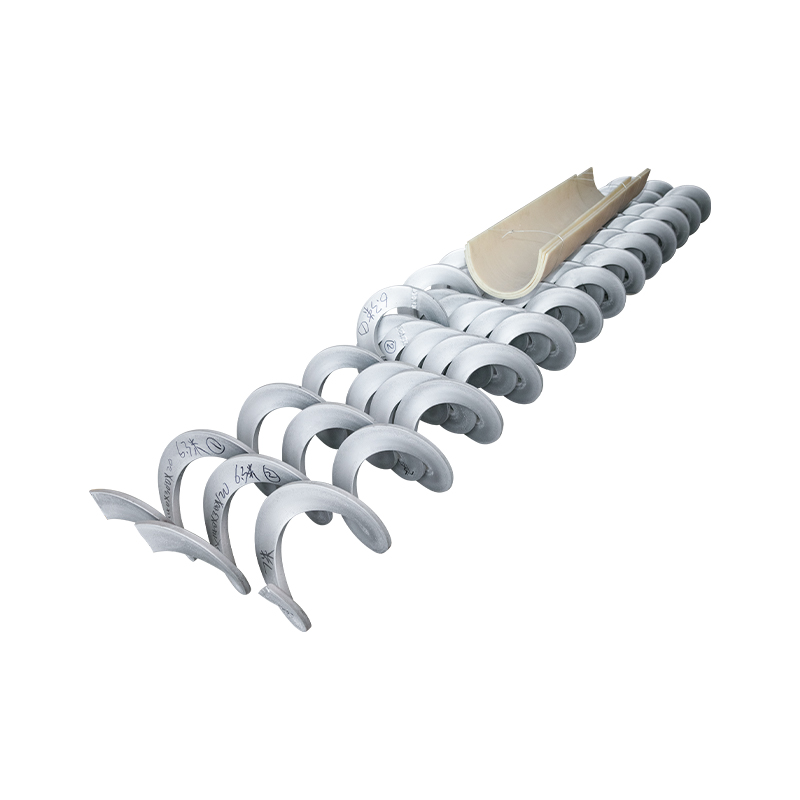

Cet équipement utilise un mécanisme à vis sans arbre. Le mélange sable-eau est introduit dans le séparateur par le haut. Le gravier se dépose par gravité dans l’auge de séparation sable-eau. La rotation de la vis sans arbre pousse progressivement le gravier le long d'une auge en forme de U à 25 % vers la sortie. Le gravier tombe ensuite dans un cylindre récepteur pour un transport externe. L'eau séparée déborde de la sortie du bac de séparation, améliorant ainsi l'environnement d'exploitation et facilitant le transport externe.

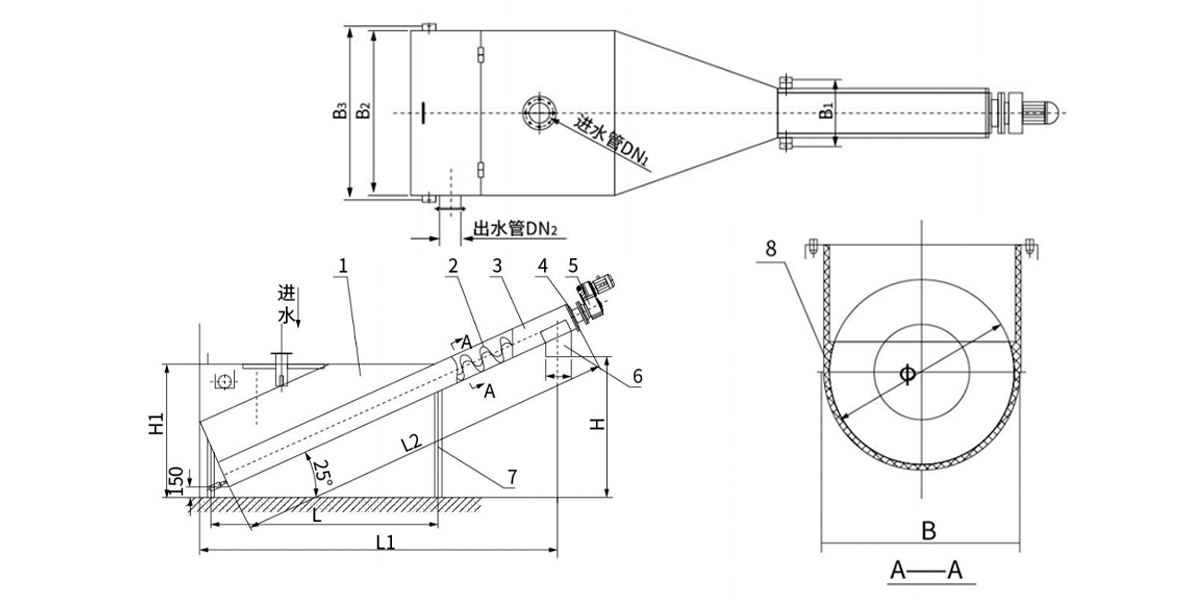

| 1 | Réservoir de séparation | 5 | Unité d'entraînement |
| 2 | Lame en spirale | 6 | Sortie de décharge de sable |
| 3 | Canal en forme de U | 7 | Cadre de support |
| 4 | Boîtier de roulement | 8 | Doublure résistante à l'usure |
| Modèle/Spécifications | LSF-260 | LSF-300 | LSF-350 | LSF-400 | ||
| Diamètre nominal de la vis D (mm) | 260 | 300 | 350 | 400 | ||
| Diamètre de vis M (mm) | 235 | 285 | 320 | 385 | ||
| Capacité de traitement Q (L/s) | 5~12 | 12～20 | 20～27 | 27～35 | ||
| Angle d'installation α (°) | 25 | |||||
| Vitesse de rotation de la vis n (r/min) | ≈4,8 | |||||
| Puissance moteur N (kW) | 0.37 | 0.55 | 0.75 | |||
| Taux de récupération (taille des particules ≥0,2 mm) | ≥96 | |||||
| Teneur en humidité après séparation du sable (%) | <65 | |||||
| Dimensions d'installation (mm) | φ | 220 | 270 | 320 | 390 | |
| B | 260 | 310 | 345 | 410 | ||
| B1 | 710 | |||||
| B₂ | 1200 | 1360 | 1500 | 1800 | ||
| B₃ | B2 80 | |||||
| DN₁ | 100 | 150 | 200 | 250 | ||
| DN₂ | 150 | 200 | 250 | 300 | ||
| L | 2800 | 3000 | 3200 | 3400 | ||
| L₁ | 3840 | 4380 | 5760 | 6150 | ||
| L₂ | 2800 | 2800 | 3800 | 3800 | ||
| H | 1550 | 1750 | 2400 | 2550 | ||
| H₁ | 1600 | 1700 | 2150 | 2150 | ||
Séparateur de sable : principalement utilisé comme équipement de support pour les dessableurs dans les usines de traitement des eaux usées afin de séparer et de nettoyer les particules de sable.
Domaine d'application :
1. Protection de l’environnement municipal : Séparation des eaux de sable dans des dessableurs cycloniques ou des dessableurs aérés de grandes et moyennes stations d'épuration.
2. Eaux usées industrielles : Élimination du sable dans les stations d'épuration des eaux et traitement des sables dans les eaux usées de la transformation alimentaire.
