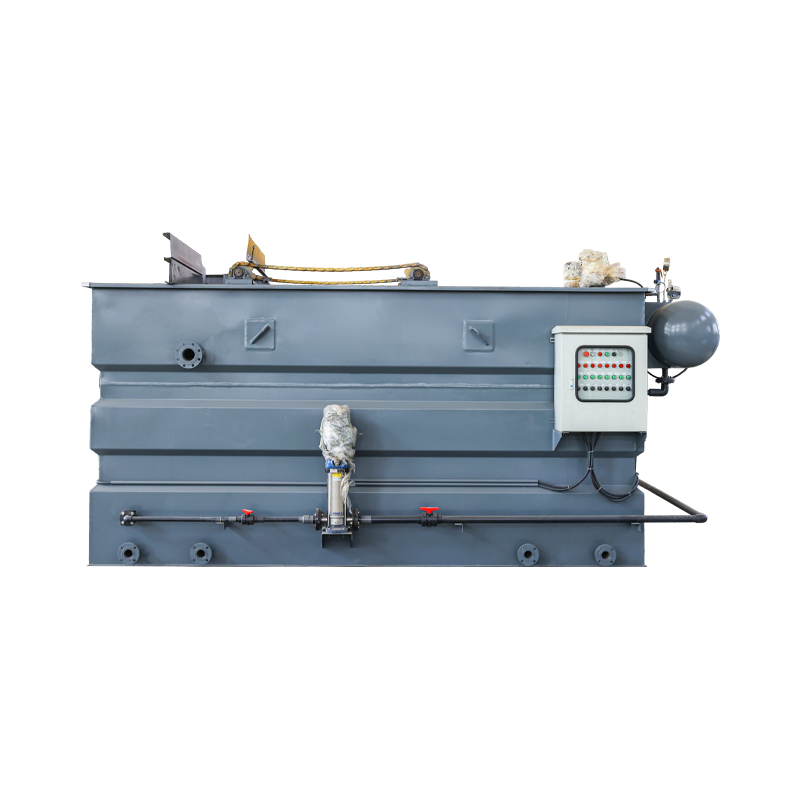

Machine de flottation à air dissous (DAF) Fabricants

La physique derrière la flottation à air dissous et pourquoi elle surpasse la décantation par gravité pour certains flux de déchets

La sédimentation gravitationnelle repose sur la différence de densité entre les matières en suspension et l'eau pour entraîner la séparation des particules. Pour les contaminants dont la densité est proche de celle de l'eau (huiles émulsionnées, fines particules colloïdales, algues et flocages biologiques), les taux de sédimentation sont extrêmement lents, ce qui rend souvent l'empreinte du clarificateur peu grande pour le temps de rétention hydraulique requis. Machines de flottation à air dissous résolvez ce problème en inversant le vecteur de séparation : au lieu d'attendre que les particules coulent, les microbulles générées sous pression s'attachent aux particules de contaminants et les transportent vers la surface sous la forme d'une couche de boue flottante.

Le processus commence dans une cuve de pressurisation où un flux de recyclage d'effluents clarifiés est saturé d'air à une température généralement 3 à 6 barres . Lorsque ce flux sursaturé est libéré par des buses de réduction de pression dans le réservoir de flottation, l'air sort de la solution sous forme de microbulles dont les diamètres sont compris entre 10 à 100 µm . La taille des bulles est critique : les bulles inférieures à 40 µm montent suffisamment lentement pour maximiser le temps de contact avec les particules en suspension, tandis que les bulles supérieures à 150 µm montent trop rapidement et contournent une grande partie de la charge de contaminants.

Le mécanisme de fixation bulle-particule est régi par la chimie de la surface. Les particules hydrophobes — huiles, cires et certaines fibres synthétiques — s'attachent facilement aux bulles d'air sans conditionnement chimique. Les particules hydrophiles telles que les minéraux argileux et les flocs d'hydroxyde métallique nécessitent l'ajout d'un coagulant et d'un floculant pour rendre leurs surfaces suffisamment hydrophobes pour une fixation efficace des bulles. Cette distinction a des implications directes sur la conception des systèmes de dosage de produits chimiques et sur les projections des coûts d’exploitation.

Applications industrielles où DAF offre des avantages mesurables en matière de traitement

DAF les systèmes ne sont pas universellement supérieurs aux autres technologies de clarification – leurs avantages sont plus prononcés dans des profils spécifiques d’eaux usées. Comprendre où le DAF fonctionne le mieux évite une spécification excessive dans les applications où des technologies plus simples suffiraient, et une sous-spécification dans les applications où les clarificateurs gravitationnels ne respecteraient pas les limites de rejet.

Les secteurs dans lesquels DAF offre régulièrement de solides performances comprennent :

• Transformation des aliments et des boissons — les concentrations élevées de matières grasses, d'huile et de graisse (FOG) provenant de l'abattage de viande, des produits laitiers et du raffinage des huiles comestibles répondent exceptionnellement bien au DAF, atteignant des efficacités d'élimination du FOG de 90 à 98 % en un seul passage avec un conditionnement chimique approprié
• Eaux usées d’impression et de teinture — les particules de colorant colloïdal et les émulsions stabilisées par des tensioactifs qui résistent à la sédimentation par gravité sont efficacement capturées par la flottation DAF, réduisant ainsi les charges de couleur et de DCO sur le traitement biologique en aval
• Usines de papier et de pâte à papier — les fines fibres et les particules de charge (kaolin, carbonate de calcium) flottent facilement, permettant ainsi la récupération des fibres et la réduction simultanée des matières en suspension dans les effluents de l'usine
• Tanneries de cuir — les boues contenant du chrome et les composés protéiques issus des opérations de trempage et de chaulage sont concentrés dans une couche de boues de flottation avec une teneur en humidité nettement inférieure à celle de leurs équivalents décantés par gravité, réduisant ainsi la charge de déshydratation en aval
• Transformation du plastique et revêtement de surface — les huiles de coupe émulsionnées et les solides de peinture nécessitent un DAF assisté par coagulation pour briser les émulsions avant la flottation ; lorsqu'ils sont correctement conditionnés, les efficacités d'élimination dépassent 85% pour les matières en suspension totales

L'expérience de projet de Hengye Technology dans ces secteurs a démontré que les performances du DAF sont très sensibles aux étapes de coagulation et de floculation immédiatement en amont du réservoir de flottation. Investir dans la conception correcte d’un système de conditionnement chimique génère systématiquement de meilleurs retours que le surdimensionnement de l’unité DAF elle-même.

Paramètres de conception clés qui déterminent la fiabilité à long terme du DAF

Les unités DAF dont les performances sont médiocres sur le terrain partagent généralement un ensemble commun de défauts de conception imputables à la phase d'ingénierie initiale. Les paramètres les plus importants régissant à la fois l’efficacité de la séparation et la stabilité opérationnelle sont le taux de charge hydraulique en surface, le taux de recyclage et la géométrie de distribution du débit d’entrée.

Le taux de charge hydraulique en surface – exprimé en mètres cubes d’influent par mètre carré de surface du réservoir de flottation et par heure – est la principale variable de dimensionnement. Pour la plupart des applications industrielles, les valeurs de conception se situent dans la plage de 3–8 m³/m²·h , avec des valeurs plus faibles appliquées aux eaux usées contenant des flocs fins à montée lente et des valeurs plus élevées autorisées pour les matériaux plus grossiers et flottant rapidement. Le dépassement du taux de charge de conception pendant les événements de débit de pointe provoque un court-circuit hydraulique, où le flux entrant perturbe le lit de boues flottant et transporte les solides non séparés vers la sortie de l'effluent clarifié.

Le taux de recyclage – la fraction d'effluent clarifié pressurisée et renvoyée pour générer des microbulles – varie généralement de 15 à 50 % du flux affluent. Des taux de recyclage plus élevés génèrent un plus grand volume de bulles et améliorent la probabilité de contact avec les particules en suspension, mais augmentent la consommation d'énergie de la pompe de recyclage et du système de pressurisation. L’optimisation de ce paramètre nécessite d’équilibrer les performances du traitement par rapport aux coûts d’exploitation sur toute la gamme de concentrations attendues de solides dans l’influent.

La distribution des entrées est souvent sous-conçue. L'introduction d'un flux de recyclage sous pression et d'un influent conditionné de manière turbulente et mal distribuée perturbe la formation de microbulles et provoque un chargement inégal sur la largeur du réservoir, créant ainsi des canaux à grande vitesse où la séparation est inefficace tout en laissant les autres zones stagnantes. Des déflecteurs d'entrée et des agencements de diffuseurs correctement conçus sont essentiels pour obtenir les conditions hydrauliques à écoulement piston qui maximisent l'efficacité de la flottation.

Caractéristiques des boues flottantes et considérations de gestion en aval

La couche de boues flottantes produite par un système DAF diffère considérablement des boues décantées par gravité en termes de caractéristiques physiques et d'exigences de manipulation en aval. Le flotteur DAF contient généralement 2 à 6 % de matières sèches en masse – nettement supérieure à la concentration de solides de 0,5 à 1,5 % courante dans le sous-verse du clarificateur par gravité – ce qui réduit la charge volumétrique lors des étapes ultérieures d’épaississement et de déshydratation.

Cependant, la composition des boues DAF varie considérablement selon la source d'eaux usées en amont. Le flotteur provenant des eaux usées de la transformation des aliments est principalement organique, avec une teneur élevée en matières grasses qui crée des défis pour la déshydratation par presse à vis : le gâteau gras et compressible peut réduire l'efficacité du nettoyage des anneaux de filtre et augmenter la demande de polymères. En revanche, les flotteurs issus des processus de précipitation chimique peuvent contenir des solides d'hydroxyde métallique qui se prêtent mieux à la compression mécanique, mais peuvent nécessiter des voies d'élimination des déchets dangereux en fonction des concentrations de métaux lourds.

La conception du collecteur de boues — qu'il s'agisse d'un grattoir à chaîne, d'un collecteur rotatif en spirale ou d'un écrémage hydraulique — affecte à la fois la cohérence de l'élimination du flotteur et le degré d'eau de dilution introduite dans le flux de boues. Un grattage agressif à grande vitesse peut réentraîner les solides flottés dans la zone clarifiée ; un écumage insuffisamment fréquent permet à la couche flottante de s'épaissir excessivement, augmentant sa densité et faisant retomber des parties dans le réservoir. Chez Yixing Hengye Environmental Protection Technology Co., Ltd., les systèmes DAF sont conçus avec des voies intégrées de traitement des boues, garantissant que le type de collecteur, la fréquence d'écumage et la capacité de l'équipement de déshydratation en aval sont spécifiés comme un système coordonné plutôt que sélectionné indépendamment, ce qui est une source courante d'écarts de performance évitables dans les installations conçues par des fournisseurs d'équipement uniquement.
