Comment fonctionne la filtration à tambour et où elle s'intègre dans le train de traitement

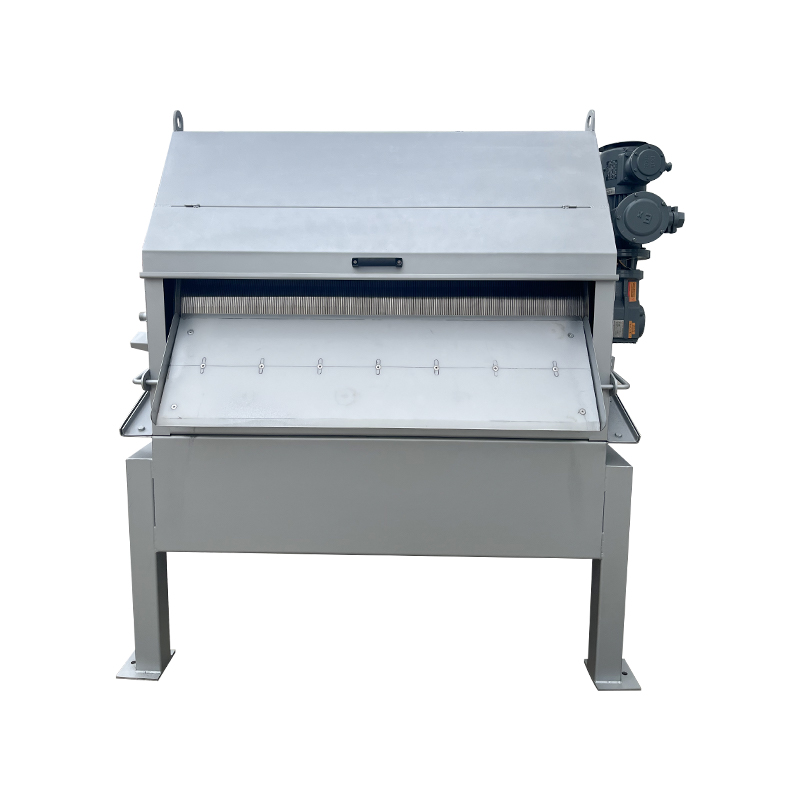

A filtre à tambour fonctionne sur le principe du tamisage rotatif continu : les eaux usées s'écoulent soit à l'intérieur d'un tambour cylindrique rotatif (écoulement de l'intérieur vers l'extérieur), soit contre sa surface extérieure (écoulement de l'extérieur vers l'intérieur), en passant à travers un média filtrant fin - généralement un fil de coin en acier inoxydable, un treillis tissé ou un tissu en polyester - tandis que les solides retenus s'accumulent à la surface et sont mécaniquement éliminés par un système de pulvérisation ou de grattoir à contre-courant.

Dans une chaîne de traitement des eaux usées, la filtration sur tambour remplit généralement l’un des deux rôles suivants. En tant qu'étape de criblage primaire, il intercepte les matières en suspension grossières avant les étapes de traitement biologique ou chimique, réduisant ainsi la charge organique et protégeant les équipements en aval du colmatage. En tant qu'étape de polissage tertiaire après la clarification secondaire, elle élimine les matières en suspension résiduelles et les flocages pour atteindre les objectifs de qualité des effluents que la décantation par gravité seule ne peut pas atteindre de manière fiable.

L'opération d'auto-nettoyage continue est un avantage déterminant : contrairement aux tamis statiques ou aux filtres-presses discontinus, les filtres à tambour maintiennent un débit hydraulique constant sans interruption pour les cycles de nettoyage manuels. Cela les rend particulièrement bien adaptés aux installations fonctionnant 24 heures sur 24, où la continuité des processus affecte directement le rendement de la production et les risques de conformité.

Sélection des médias filtrants et son effet sur les performances de séparation

Le média filtrant est le noyau fonctionnel de tout machine à tambour de microfiltration , et ses spécifications régissent directement à la fois l’efficacité de la séparation et la durée de vie opérationnelle. La taille de l'ouverture, le rapport de surface ouverte, le profil de surface et la composition du matériau doivent tous correspondre à la distribution granulométrique et aux caractéristiques chimiques du flux d'eaux usées cible.

Les configurations multimédias courantes et leurs applications typiques incluent :

• Écrans à fils compensés (50 à 500 µm) — une résistance mécanique élevée, une excellente résistance à l'abrasion et aux attaques chimiques ; préféré pour la récupération des fibres des usines de papier et la recirculation de l'eau en aquaculture
• Maille tissée en acier inoxydable (10–200 µm) — une capture de particules plus fines ; adapté aux effluents pharmaceutiques et alimentaires où les normes d'hygiène s'appliquent
• Tissu filtrant en polyester (10–100 µm) — des cycles de remplacement à moindre coût ; utilisé dans le traitement tertiaire municipal et le polissage des eaux usées de teinture textile
• Plaque perforée avec maille collée (100–2000 µm) — un criblage primaire robuste ; gère les charges élevées en matières solides dans les eaux usées des abattoirs et de la transformation des aliments

Un paramètre fréquemment négligé est le taux de surface ouverte, c'est-à-dire le pourcentage de surface du tambour qui est perméable. Une zone ouverte plus élevée réduit la perte de charge dans le média et permet un fonctionnement à des niveaux d'immersion du tambour inférieurs, étendant ainsi la zone de filtration efficace par rotation. Cependant, l'augmentation de la surface ouverte à une taille d'ouverture fixe réduit généralement la résistance mécanique, créant un compromis de conception qui doit être résolu en fonction de la charge en solides et de la durée de vie attendue du support. Hengye Technology évalue les spécifications des médias filtrants dans le cadre de son processus de conception de système, garantissant que la sélection de l'ouverture est validée par rapport aux données réelles sur la taille des particules provenant du flux d'eaux usées du client plutôt que par rapport aux données de référence de l'industrie.

Conception du système de lavage à contre-courant : équilibrer l’efficacité du nettoyage et la consommation d’eau

La performance d'un filtre à rouleaux au fil du temps dépend essentiellement de l’efficacité de son système de lavage à contre-courant. Une pression ou une couverture de lavage à contre-courant insuffisante permet aux solides d'obstruer progressivement le média filtrant, réduisant ainsi la capacité hydraulique et augmentant le risque d'endommagement du média dû à l'accumulation de pression différentielle. En revanche, un lavage à contre-courant excessif consomme des volumes importants d’eau propre et augmente le volume du flux de rejet nécessitant un traitement ou une élimination supplémentaire.

Les systèmes modernes de lavage à contre-courant des filtres à tambour sont conçus autour de plusieurs paramètres clés :

• Géométrie et espacement des buses — les buses de pulvérisation en éventail doivent assurer une couverture latérale complète de la largeur du support sans ombre de pression induite par le chevauchement ni zones sous-nettoyées entre les buses
• Pression de service - généralement 1,5 à 3,0 bars pour la plupart des supports à mailles industrielles ; une pression insuffisante sur le tissu fin en polyester permet une accumulation de biofilm qui résiste progressivement au nettoyage hydraulique
• Source d'eau de lavage à contre-courant — l'utilisation d'effluents traités pour le lavage à contre-courant réduit la consommation d'eau douce mais nécessite une qualité de filtrat suffisante pour éviter de recontaminer la surface du média
• Déclencheur de fréquence de nettoyage — les déclencheurs automatiques différentiels de niveau ou basés sur la perte de charge sont plus fiables que les systèmes basés sur une minuterie, en particulier pour les applications industrielles à charge variable

Dans les flux d’eaux usées à forte teneur en huile – fréquents dans les usines de confection utilisant des lubrifiants pour fibres synthétiques ou dans les usines de transformation du plastique – des cycles de nettoyage chimique supplémentaires utilisant des détergents alcalins peuvent être nécessaires à des intervalles hebdomadaires ou mensuels pour éliminer les couches d’encrassement hydrophobes que le lavage hydraulique à lui seul ne peut pas déloger. La planification des points d'accès pour le nettoyage chimique et des connexions de dosage de produits chimiques dès la phase de conception évite des rénovations coûteuses ultérieurement.

Dimensionnement d'un filtre à tambour : éléments de conception clés et erreurs de spécification courantes

Le dimensionnement du filtre à tambour est régi par le taux de chargement hydraulique (le volume d'eaux usées traitées par unité de surface de filtre immergée par unité de temps) combiné au taux de chargement de solides, qui détermine la rapidité avec laquelle la surface du média s'obstrue entre les cycles de lavage à contre-courant. Les deux paramètres doivent être calculés dans des conditions de débit de pointe, et non dans des conditions de débit moyen, pour garantir que l'unité ne devienne pas un goulot d'étranglement hydraulique pendant les périodes de charge élevée.

Les erreurs de dimensionnement les plus courantes rencontrées dans les installations industrielles comprennent :

• Sous-dimensionnement basé sur le débit journalier moyen — la production d'eaux usées industrielles est rarement uniforme ; les événements de déchargement de lots résultant de cycles de nettoyage ou de changements d'équipe peuvent produire des flux instantanés 3 à 5 fois la moyenne quotidienne
• Ignorer les effets de la température sur la viscosité — la viscosité des eaux usées augmente considérablement à des températures plus basses, ce qui réduit le flux de filtration et nécessite une plus grande surface de tambour pour maintenir le débit dans des conditions de fonctionnement hivernales
• Spécification de la taille d'ouverture sans données sur la taille des particules — la sélection d'un tamis nominal de 100 µm sans confirmer que les solides cibles sont systématiquement supérieurs à 100 µm entraîne une turbidité persistante dans le filtrat
• Omettre la distribution du débit d'entrée — une répartition inégale du débit sur la largeur du tambour crée des zones de surcharge localisées qui aveuglent prématurément tout en laissant d'autres sections sous-utilisées

Un dimensionnement correct nécessite également de spécifier un niveau d'immersion du fût approprié - généralement 60 à 75 % du diamètre du tambour — pour équilibrer l'utilisation de la zone de filtration par rapport au risque de remise en suspension de solides provenant du bac de rejet du lavage à contre-courant. Chez Yixing Hengye Environmental Protection Technology Co., Ltd., les spécifications des filtres à tambour sont élaborées dans le cadre d'un examen de conception structuré qui intègre les données de débit mesurées sur site, les résultats de caractérisation des particules et les objectifs de qualité des effluents, garantissant ainsi que l'équipement installé fonctionne de manière fiable dans toute la gamme de conditions de fonctionnement plutôt que uniquement dans des hypothèses idéales de laboratoire.
