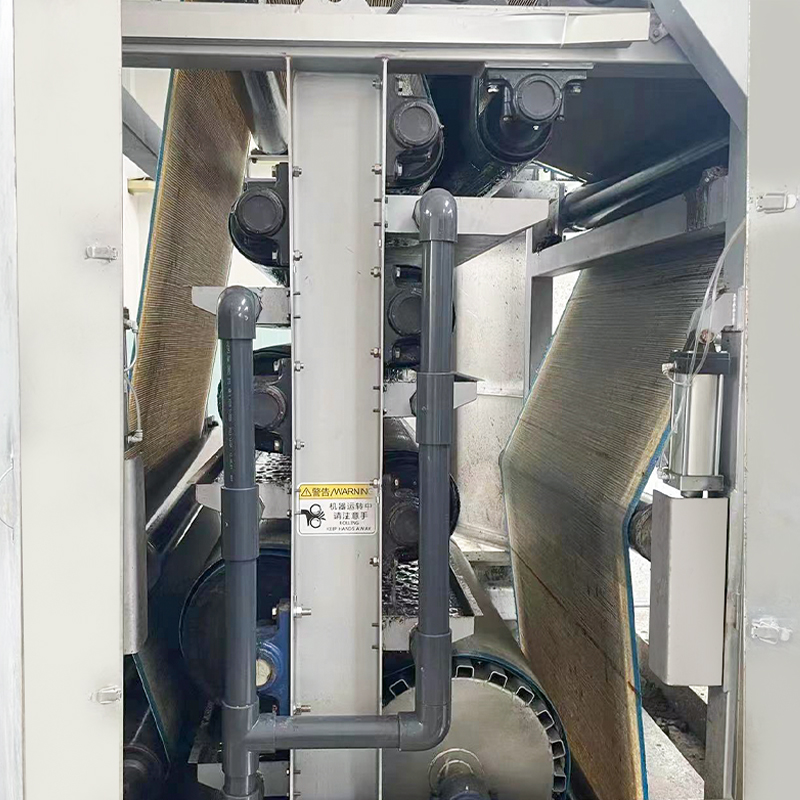

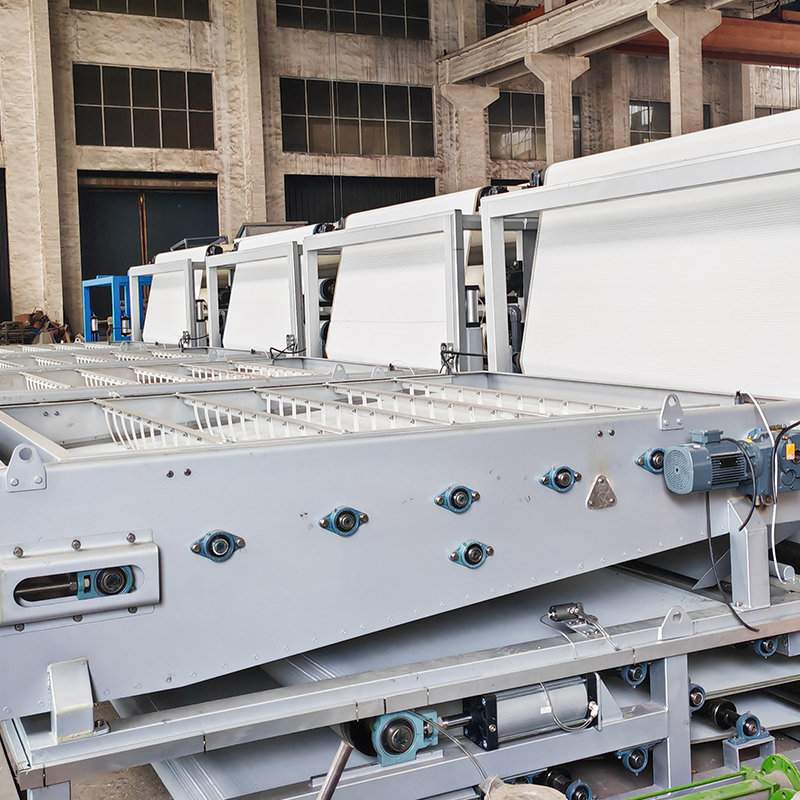

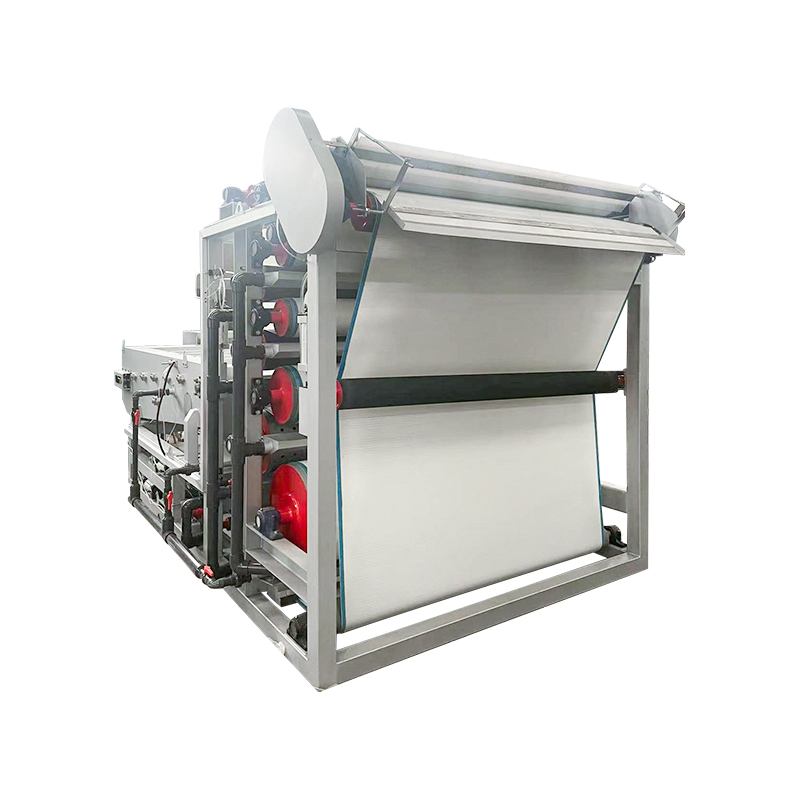

Filtre-presse à bande

· L'équipement intègre l'épaississement des boues et le filtre-pressage en un seul processus, réduisant ainsi les coûts d'investissement pour les réservoirs d'épaississement.
· Haut degré d'automatisation avec un dispositif pneumatique d'alignement de la bande filtrante.
· Utilise un filtrat épaissi ou de l'eau recyclée pour le rinçage, réduisant ainsi les dépenses opérationnelles.
· Flux de processus simple avec une forte adaptabilité, une structure rationnelle, un encombrement compact, un temps de rétention des boues court et une efficacité de traitement élevée.

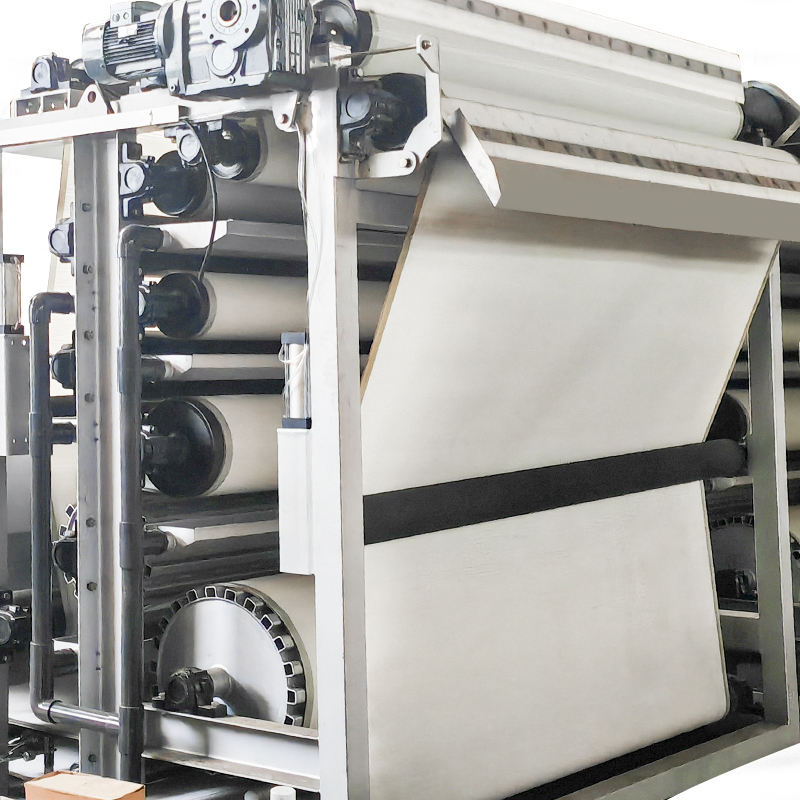

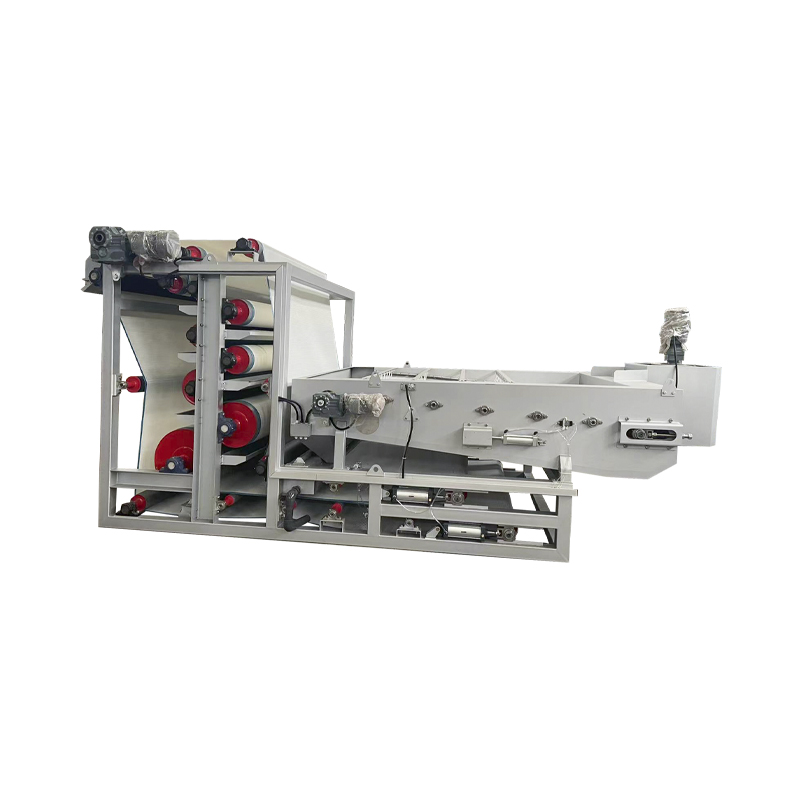

Le filtre-presse à bande se compose principalement d'un cadre, d'une unité de transmission de puissance, d'une section de déshydratation pré-presse, d'une section de déshydratation par pressage, de bandes filtrantes supérieure/moyenne/inférieure, d'un dispositif de lavage de bande filtrante, de rouleaux de guidage, d'un dispositif de décharge de gâteau de filtration, d'un dispositif d'alignement, d'un dispositif de tension, d'un dispositif de mélange de floculant, d'un plateau de collecte de filtrat et d'une armoire de commande électrique.

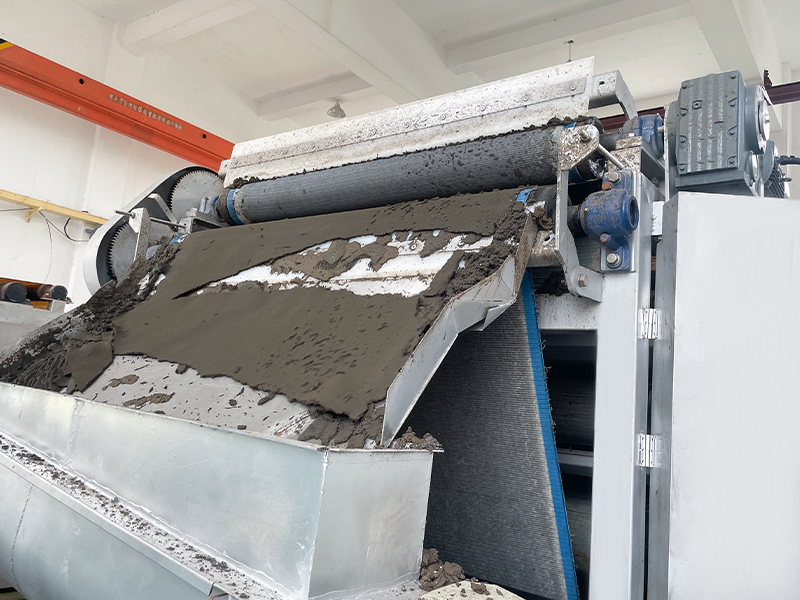

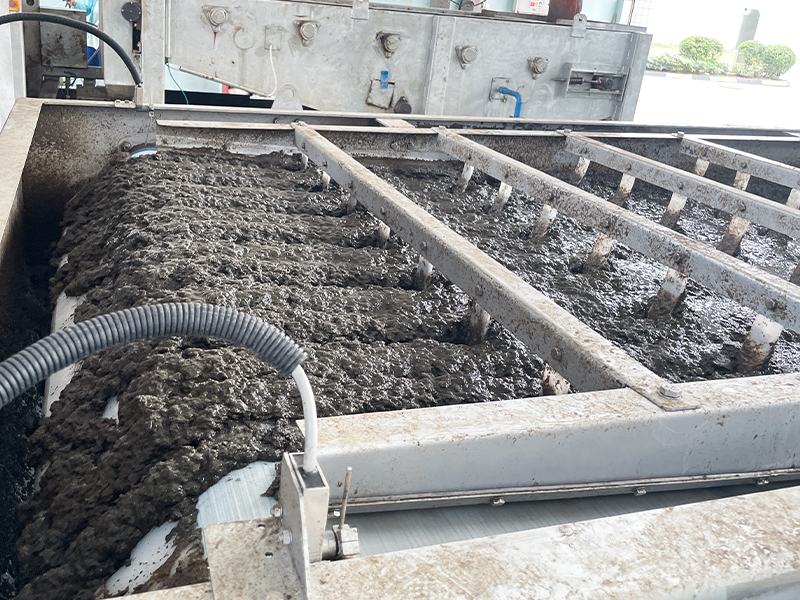

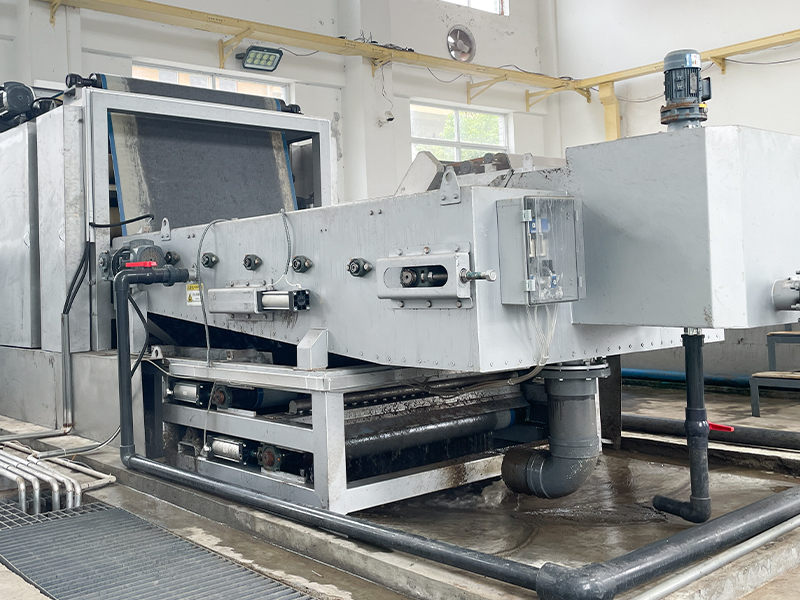

Le principe de fonctionnement du filtre-presse à bande est le suivant : Les matières en suspension floculées et les boues mélangées au floculant entrent dans le mécanisme de déshydratation. Sous les effets combinés de la gravité et de la compression, les boues subissent une inversion pour éliminer la majeure partie de l'eau libre dans la section de concentration. Les boues pré-déshydratées sont réparties uniformément sur la bande filtrante via une trémie d'alimentation, entrant dans l'espace de la bande filtrante à double couche pour la déshydratation pré-presse. Il passe ensuite à travers une série de rouleaux presseurs disposés par ordre de diamètre décroissant, soumettant le gâteau de filtration à des forces de compression et de cisaillement progressivement croissantes pour éliminer l'eau libre supplémentaire et l'eau capillaire partielle. Le matériau déshydraté est finalement évacué par la sortie située à l'extrémité arrière de la machine.

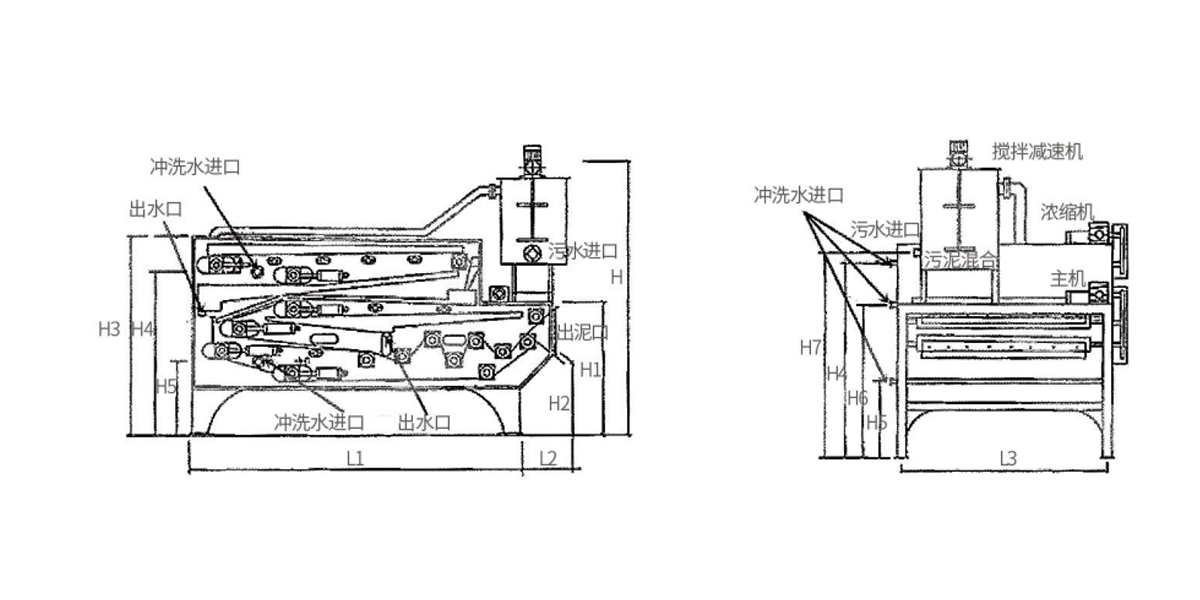

Remarque : Ce schéma est uniquement destiné à des fins d'installation et n'est pas destiné à être utilisé comme dessins de construction. La configuration du renforcement des fondations et les exigences spécifiques en matière de béton doivent être déterminées par l'utilisateur en fonction des conditions locales du sol.
